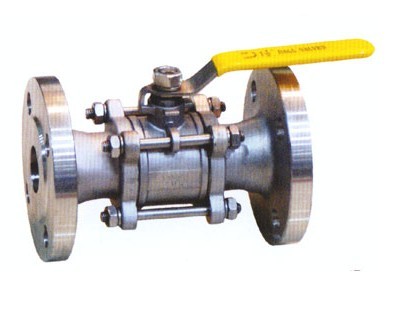

三片式法蘭球閥  Q41F

稱壓力：1.6-6.4MPa 適用溫度范圍：-20～185℃ 適用介質(zhì)：水、油、氣及某些腐蝕性流體(W.O.G)。

主要零件材料

序號(hào)NO.	零件名稱	材質(zhì)
		不銹鋼	碳鋼
1	螺栓	不銹鋼304	碳鋼
2	彈簧墊圈	不銹鋼304	不銹鋼304
3	螺母	不銹鋼304	碳鋼
4	閥蓋	不銹鋼SS316	碳鋼WCB
5	閥體	不銹鋼SS316	碳鋼WCB
6	球	不銹鋼SS304	不銹鋼CF8
7	密封圈	聚四氟乙烯PTFE	聚四氟乙烯PTFE
8	閥桿	不銹鋼SS316	不銹鋼SS304
9	填料	聚四氟乙烯PTFE	聚四氟乙烯PTFE
10	閥桿螺母	不銹鋼SS316	不銹鋼SS304
11	彈簧墊圈	不銹鋼SS304	不銹鋼SS304
12	螺母	不銹鋼SS304	不銹鋼SS304
13	手柄	不銹鋼SS304	不銹鋼SS304

主要尺寸

單位：mm

SIZE	1/2"	3/4"	1"	11/4"	11/2"	2"	21/2"	3"	4"
d	15	20	25	32	38	50	65	76	100
L	130	150	160	180	200	230	290	310	350
D	95	105	115	135	145	160	180	195	230
D1	65	75	85	100	110	125	145	160	190
D2	45	55	65	78	85	100	120	135	160
b	14	16	16	18	18	20	22	24	24
f	2	2	2	3	3	3	3	3	3
H	75	95	90	110	130	140	170	180	250
W	130	140	140	170	200	220	350	350	550
n-do	4-14	4-14	4-14	4-18	4-18	8-18	8-18	8-18	8-22
